Hộp đồng hồ đo chống ăn mòn chống ăn mòn STS, Hộp đồng hồ đo ngoài trời IP54

Hộp đo năng lượng mặt trời trả trước thông minh không thấm nước GPRS IP54 Tiêu chuẩn STS

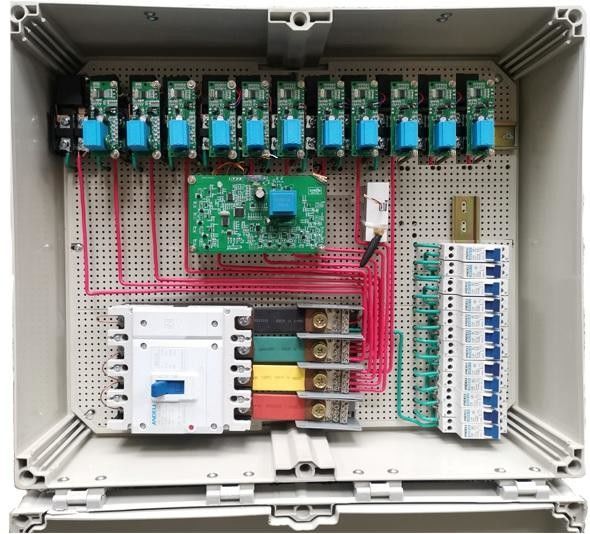

Hộp đo sáng Model STB560-A (sau đây gọi là hộp M) là giải pháp đo sáng đa chức năng bao gồm Hộp, Thiết bị Đo lường & Điều khiển (MCU), mô-đun GPRS, mô-đun LORA-RF và Thiết bị Giao diện Khách hàng (CIU).Mỗi hộp M có thể truy cập các máy chủ đầu cuối thông qua GPRS, do đó người quản trị có thể vận hành các hộp M và đọc từ xa tất cả thông tin tiêu thụ năng lượng của đồng hồ.

Hộp chữ M bao gồm vỏ PC (polycarbonate) và đế ABS, có khả năng cách nhiệt đáng tin cậy, độ bền cao, khả năng chống bắt lửa tốt, chống ăn mòn, chống lão hóa và tuổi thọ trên 10 năm.Nó có thể được sử dụng rộng rãi trong xây dựng nhà ở hoặc chuyển đổi lưới điện dân dụng, với các tính năng kết hợp nhiều đơn vị đo lường khác nhau, lắp đặt dễ dàng, kết nối cáp ẩn và vận hành an toàn.

Bằng cách vận hành các hộp M và đọc từ xa thông tin tiêu thụ năng lượng của tất cả các công tơ, nó có thể giúp các công ty điện nước cải thiện đáng kể hiệu quả quản lý lưới điện của họ và giảm chi phí quản lý.

Đối với người dùng, CIU được lắp đặt trong nhà của họ có thể thu được dữ liệu tiêu thụ năng lượng từ M ‐ box thông qua giao tiếp LORA-RF và hiển thị cho người dùng, để không chỉ thuận tiện cho họ khi đọc dữ liệu mà còn tránh gián đoạn việc đo năng lượng.Vì vậy, đây là một giải pháp hộp đo lường hoàn chỉnh kết hợp giữa đo lường, sử dụng và quản lý năng lượng.

Thông số điện

Tương thích điện từ

Kích thước hộp M:

Chức năng

1. Đo lường

Chức năng đo năng lượng tích cực hoạt động và dự trữ tích cực.

2. Thanh toán trước

Hộp M Tắt nguồn cung cấp tải khi tín dụng của người dùng chuyển sang 0, người dùng có thể nạp tiền bằng cách nhập 20 ký tự TOKEN trên CIU.

3. Tín dụng thấp

Giá trị cảnh báo có thể được đặt bằng cách nhập TOKEN tương ứng.

4. Chức năng kiểm soát tải

M-Box có thể được lập trình cho ngưỡng kiểm soát tải, Nếu công suất hiện tại lớn hơn ngưỡng.Đồng hồ sẽ cắt tải người dùng.

5. Ghi sự kiện

M-Box sẽ ghi lại tổng số lần sự kiện mở nắp / sự kiện dòng điện ngược / tắt nguồn và thời gian của 10 lần sự kiện gần nhất.

6. Tự kiểm tra

M-Box có chức năng tự kiểm tra, nó có thể kiểm tra màn hình LCD và rơ le, v.v. và báo cáo kết quả trực tiếp.

7. Biểu thuế TOU:

Biểu phí TOU có thể được đặt bằng cách nhập TOKEN tương ứng.

8. Thu Thấu chi:

Thấu chi tiền điện có thể được thu từng ngày hoặc từng tháng.

9. Yêu cầu thông tin:

Người tiêu dùng có thể kiểm tra dữ liệu như Tín dụng còn lại, Tổng số tiền đã mua và Tổng số tín dụng bằng cách nhập mã ngắn trên CIU.

10. Chống giả mạo:

Đồng hồ sẽ tự động đóng van sau khi phát hiện ra từ trường và sự kiện mở nắp.

11. Giao tiếp:

①GPRS: M-Box có sẵn giao tiếp hệ thống AMI với máy chủ cơ sở dữ liệu thông qua mô-đun GPRS

②LORA-RF: Giao tiếp CIU với M-box bằng LORA-RF.

Cài đặt vào Cực / Tường

Toàn bộ bộ phụ kiện lắp đặt, bao gồm thanh ngang & dọc và vòng, được đóng gói độc lập với hộp.Như được hiển thị ở trên, Phần 1 là vòng, Phần 2 là thanh ngang và Phần 3 là thanh dọc, trong khi thông tin kích thước của thanh ngang và vòng có thể được nhìn thấy trong Hình.

Các bước dưới đây phải được thực hiện trong quá trình lắp đặt vào cột điện:

✽ Lắp thanh dọc và các bu lông cho thanh ngang vào các vị trí thích hợp ở mặt sau của hộp đồng hồ, và cố định bằng vít.

✽ Lắp thanh ngang vào bu lông.

✽ Cố định vòng lên cột.

✽ Cố định vòng với hộp công tơ bằng vít.

Có hoàn toàn 2 đơn vị thanh dọc, 2 đơn vị thanh ngang và 2 đơn vị vòng để lắp đặt.

Kết nối cáp nguồn

Cáp nguồn được tập trung ở đáy hộp đồng hồ, luồn qua các bộ cố định cáp và được kết nối dưới các vít của đầu vào đầu vào, đầu cuối trung tính và đầu ra đầu ra.Cáp đầu vào phải là cáp đồng không nhỏ hơn BV ‐ 50mm2 và cáp đầu ra phải là cáp đồng không nhỏ hơn BV ‐ 16mm2.

Cấu hình của thiết bị đầu cuối đầu vào, đầu cuối trung tính và đầu cuối đầu ra bên trong hộp đồng hồ được hiển thị bên dưới.

Số lượng chi tiết của các cực đấu nối được trình bày trong mục 3.2.9, 3.2.10 & 3.2.7.

Sơ đồ kết nối như hình bên dưới:

Cài đặt & Kết nối CIU

CIU có nghĩa là Thiết bị Giao diện Khách hàng, là thiết bị được lắp đặt trong nhà của người dùng, theo sơ đồ kết nối bên dưới.Phương thức kết nối của nó tương tự như kết nối của đồng hồ đo.UIU không đo năng lượng mà thay vào đó, nó chỉ hiển thị dữ liệu năng lượng đo được.Vì vậy, các dòng đầu ra của pha L và N của UIU không bắt buộc phải được sử dụng.

Sau khi lắp đặt cáp nguồn của CIU, CIU sẽ tự động kết nối với hộp M bằng mô-đun LORA-RF.

Ba giải pháp nạp tiền cho đồng hồ nước trả trước

1. Bằng phần mềm bán hàng tự động Stronpay

➯ Qua điểm bán hàng địa phương hoặc đơn vị bán hàng di động cầm tay

Hoạt động của phần mềm bán hàng tự động

1. Đăng nhập hệ thống bán hàng tự động

2. Đăng ký số đồng hồ

3. Đăng ký thông tin khách hàng

4. Thiết lập giá

5. Mở tài khoản

6. Bán hàng tự động / Nạp tiền lên mét

7. Nhận mã thông báo

8. Nhập Mã thông báo vào máy đo bằng bàn phím

9. Nạp tiền thành công

2. Bằng nền tảng của bên thứ ba hoặc thanh toán di động cục bộ với API

➪ Qua điện thoại di động

API: Giao diện chương trình ứng dụng, là thỏa thuận kết nối APP của bên thứ ba và phần mềm bán hàng Stronpay của chúng tôi.

3. Bằng Hệ thống AMI

➪ Sạc từ xa qua mô-đun LORA-RF và GPRS

Làm thế nào để nạp tiền bằng Hệ thống AMI?
